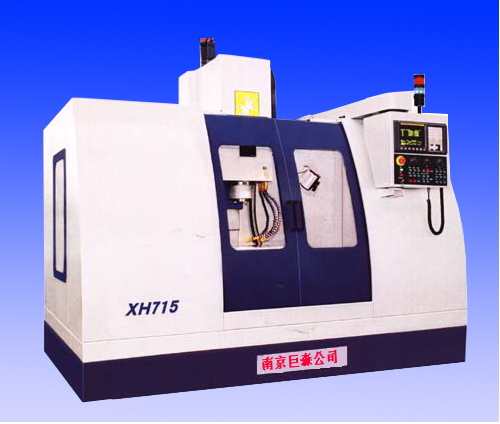

| XH715加工中心 |
| ※※※主要用途及特点 |
主轴：采用进口精密斜角滚珠轴承，主轴具备高转速、高精度、高刚性、恒转矩。主轴传动要用高扭矩、低噪音，不打滑圆弧同步齿型带传动。确保重切切削精度。
|
机床结构：机床铸件采用世界认定米汉纳高级铸铁GB300树酯砂铸造。导轨采用超音频液火硬度达HRC52。铸件全部采用二次回火处理，机床导轨宽稳定性高，精度保持性好。
|
滚珠丝杆：三轴采用进口40mm精密滚珠丝杆前后支承均采用进口高精密度滚珠丝杆成套轴承，确保其高精度及耐久性。
|
| 导轨经高频淬火并贴有耐磨软带。 |
| 导轨、滚珠丝杆采用自动定时定量润滑系统。 |
| 可通过RS232接口进行CAD /CAM模具加工。 |
| 全封闭防护。 |
机床特殊附件（另行计价）
1）螺旋式排屑器。
2）斗笠式刀库，16/20把。
3）刀臂式刀库，24/30把。
4）第四轴回转工作台。
5）热交换器系统。
|
|
|
加工范围
|
Working capacity
|
|
|
|
X轴行程
|
X-axis travel
|
mm
|
800
|
|
Y轴行程
|
Y-axis travel
|
mm
|
500
|
|
Z轴行程
|
Z-axis travel
|
mm
|
550
|
|
工作台面至主轴端面
|
Distance from the spindle nose to the worktable
|
mm
|
150-700
|
|
立柱最前端至主轴中心
|
Distance from the fore-most point of the
column to the spindle center
|
mm
|
550
|
|
工作台
|
Worktable
|
|
|
|
加工面积（长×宽）
|
Working area(L×W)
|
mm
|
500×1050
|
|
工作台T型槽
|
No.of T-slots
|
mm
|
3-18
|
|
可承载的重量
|
Workloade capacity
|
kg
|
600
|
|
主轴
|
Spindle
|
|
|
|
主轴转速
|
Spindle speed
|
rpm
|
6000(8000as option)(任选)
|
|
主轴锥孔
|
Cone of the spindle bore
|
|
BT40
|
|
进给率
|
Feed
|
|
|
|
快速位移X轴/Y轴/Z轴
|
Rapid travel speeds,X-Y-&Z-axis
|
m/min
|
15000/15000/10000
|
|
进给速度X轴/Y轴/Z轴
|
Feedrates,X-Y-&Zaxis
|
m/min
|
4500/4500/4500
|
|
刀库
|
Tool magazine
|
|
|
|
刀具数
|
No.of tools
|
|
16/20
|
|
刀具最大外径（相邻刀）
|
Max.O.D.of tool(the neighboring tool)
|
?mm
|
100/89
|
|
刀具最大长度
|
Max.length of tool
|
mm
|
250
|
|
换刀时间T-T
|
Tool-changing time,T-T
|
sec
|
7
|
|
换刀时间C-C
|
Tool-changing time,C-C
|
sec
|
11/12
|
|
马达
|
Motor
|
|
|
|
主轴马达
|
Spindle motor
|
kw
|
7.5
|
|
X、Y、Z轴给进马达
|
Motors for the X-,Y-&Z-axis
|
Nm
|
12
|
|
机台尺寸
|
Dimensions
|
|
|
|
机床外型尺寸
|
Overall dimensions(L×W×H)
|
mm
|
2530×2680×2510
|
|
机床重量
|
Net weight
|
kg
|
5.5t
|
|
电力需求
|
Total power consumption
|
KVA
|
20
|
|
|
